Connettore SMA ad angolo retto montato a pannello
Connettore SMA ad angolo retto montato a pannello

Connettore SMA ad angolo retto montato a pannello

Informazioni basilari

    Modello: CPC 106

Descrizione del prodotto


I connettori SMA possono essere visivamente confusi con il connettore coassiale standard da 75 ohm tipo F (diametri: maschio da 7/16 di pollice (11 mm) circolare o esagonale, femmina da 3/8 pollici (9,5 mm) filettature esterne, poiché solo circa 2 mm di differenza complessiva nelle specifiche. Il tipo F non può essere accoppiato con connettori SMA senza l'uso di un adattatore.

Un connettore maschio SMA a polarità standard ha un perno centrale circondato da un cilindro con filettature interne e il connettore femmina SMA standard ha un manicotto centrale circondato da un cilindro con filettature esterne. Come con la maggior parte degli altri connettori, l'assegnazione di genere corrisponde quindi al componente elettrico più interno. Ci sono anche connettori SMA a polarità inversa ("RP") in cui il perno e la bussola vengono scambiati; in modo che il "maschio" RP- SMA ha un manicotto centrale circondato da un barilotto filettato all'interno, e il RP- SMA "femmina" ha un perno centrale e un barilotto filettato esterno. Vedi sotto per una descrizione più completa.

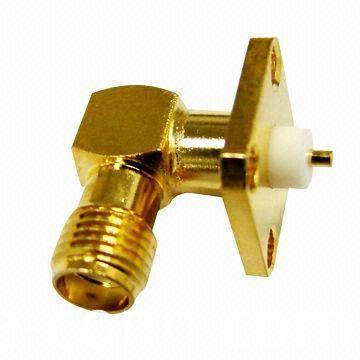

Connettore femmina SMA con montaggio a pannello ad angolo retto


Corpo: ottone con placcatura in oro

Impedenza caratteristica: 50Ω
Gamma di frequenze: DC-12.4GHz (cavo flessibile 0-18GHz)
Resistenza di contatto:
Conduttore centrale: ≤3mΩ
Conduttore esterno: ≤2mΩ
Resistenza di isolamento: ≥5000 MΩ
VSWR dritto:
Cavo flessibile: ≤1,10 + 0,002f
Cavo semirigido: ≤1,05 + 0,001f
Angoli retti:
Cavo flessibile: ≤1.20 + 0.003f
Cavo semirigido: ≤1.10 + 0.001f
Durata del connettore: ≥500

Tj 241eanz2b895hkpo6vRight Angle Sma Female Panel Mount
